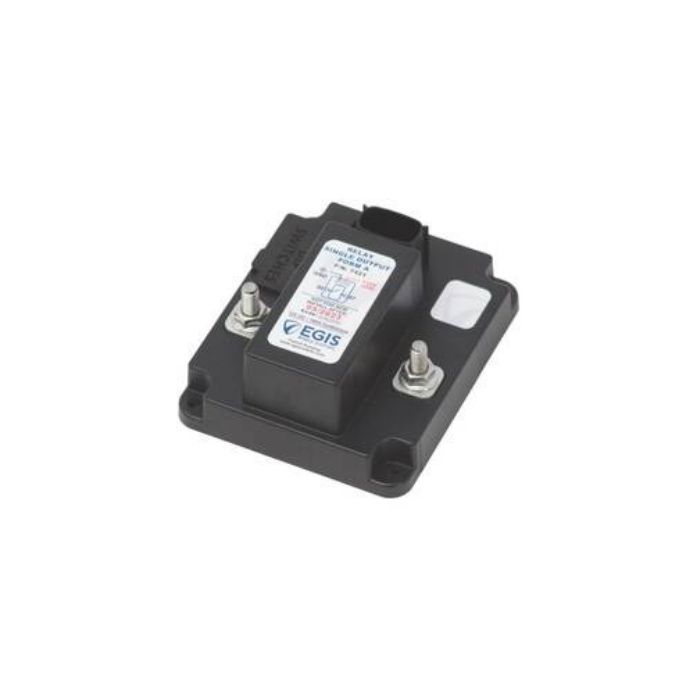

EGIS TH3 Basic 24V 160A Marin Uzaktan Kontrollü Güç Rölesi

EGIS TH3 Basic 24V 160A uzaktan kontrollü güç rölesi, tekne ve yat elektrik sistemlerinde yüksek akımlı DC devrelerin uzaktan açılıp kapatılması için geliştirilmiş marin elektrik kontrol ekipmanıdır. 24V DC nominal çalışma voltajı, 160A sürekli akım ve 240A maksimum akım kapasitesiyle elektrik devrelerinin kontrol noktasından yönetilmesini sağlar. Uzaktan anahtarlama özelliği sayesinde uzun ve yüksek kesitli kablo hatlarına duyulan ihtiyacı azaltmaya yardımcı olur.

EGIS TH3 Basic röle, elektrik yüklerinin kontrol panelinden uzakta bulunduğu uygulamalarda güç devresinin doğrudan yükün yakınında anahtarlanmasına olanak tanır. Böylece yüksek akım taşıyan kabloların gereksiz yere uzatılmasının önüne geçilebilir, kablolama maliyeti ve hat üzerindeki gerilim düşümü azaltılabilir. 16-34V DC giriş aralığı, 24V marin elektrik tesisatlarında farklı besleme koşullarına uyum sağlar.

160 amper sürekli akım kapasitesine sahip bu marin uzaktan kumandalı DC röle, elektrik dağıtım panelleri, yüksek akımlı yardımcı devreler ve tekne elektrik kontrol sistemlerinde kullanılabilir. Açık konumda 175 mA akım tüketimi, maksimum 2/0 AWG kablo bağlantı kapasitesi ve 9,1 Nm terminal saplaması sıkma torkuyla teknik montaj gereksinimleri belirlenmiştir. EGIS TH3 Basic serisi, yüksek akımlı elektrik devrelerinin merkezi ve kontrollü yönetimi için kompakt bir anahtarlama çözümü sunar.

Teknik Özellikler

Seçim ve Sistem Uyumluluğu

• 24V DC nominal voltaja sahip marin elektrik sistemlerinde kullanılabilir.
• 16-34V DC giriş voltajı aralığı dikkate alınarak uygun besleme sağlanmalıdır.
• 160A sürekli akım kapasitesi, devrenin normal çalışma yüküne göre değerlendirilmelidir.
• 240A maksimum akım değeri sürekli çalışma kapasitesi olarak değerlendirilmemelidir.
• Uzaktan açma ve kapama gerektiren yüksek akımlı DC elektrik devreleri için uygundur.
• Güç rölesinin elektrik yüküne yakın konumlandırılması, yüksek akım kablo uzunluğunu ve gerilim düşümünü azaltmaya yardımcı olabilir.
• Bağlantılarda maksimum 2/0 AWG kablo ölçüsü dikkate alınmalıdır.
• Terminal saplamaları üreticinin belirttiği 9,1 Nm tork değerine uygun sıkılmalıdır.
• Devre akımına ve kablo kesitine uygun DC sigorta veya devre kesici kullanılmalıdır.
• Kontrol anahtarı ve bağlantı düzeni, rölenin elektriksel kumanda gereksinimlerine uygun seçilmelidir.

Birlikte Kullanılabilecek Ürünler

• Marin uzaktan kumanda anahtarları ve kontrol panelleri
• 24V DC elektrik dağıtım panelleri
• Yüksek akım DC sigortaları ve sigorta yuvaları
• Marin akü şalterleri ve güç dağıtım ekipmanları
• Akü bağlantı baraları ve terminal blokları
• Marin elektrik kabloları ve kablo pabuçları
• DC devre kesiciler ve elektrik koruma ekipmanları
