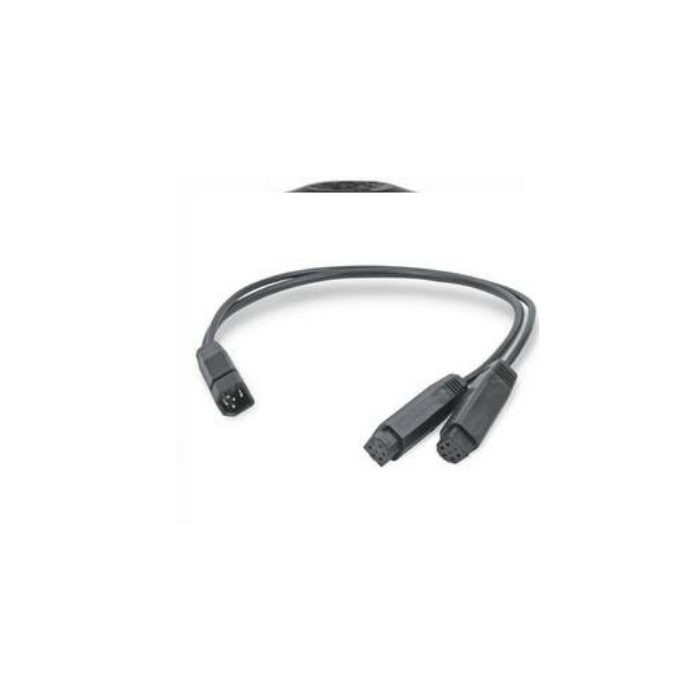

Humminbird AS 14 SIDB Y Side Imaging Sonar Ayırma Kablosu

Humminbird AS 14 SIDB Y Side Imaging sonar ayırma kablosu, uyumlu balık bulucu sistemlerinde Side Imaging ve DualBeam 2D sonar göndericilerinin aynı cihaz üzerinden kullanılmasını sağlayan 14 pinli Y bağlantı aksesuarıdır. Üretici kodu 720083-1 olan bu kablo, görüntüleme ve derinlik ölçümü için kullanılan iki ayrı göndericinin bağlantısını birleştirerek tek bir sonar girişine yönlendirir.

Tekne balık bulucu sistemlerinde kıç aynaya monte edilen Side Imaging göndericisi, yüksek seyir hızlarında su türbülansından etkilenerek derinlik ölçümünde kararsız sonuçlar verebilir. AS 14 SIDB Y kablosu, ayrı bir DualBeam 2D göndericisinin kullanılmasına imkân tanıyarak derinlik ölçümünün uygun konumlandırılmış ikinci göndericiden alınmasını sağlar. Side Imaging görüntüleme işlevi ise kıç aynadaki SI göndericisi üzerinden devam eder. Böylece uygun kurulumlarda görüntüleme ve derinlik ölçümü için farklı montaj noktalarının avantajlarından yararlanılabilir.

Humminbird AS 14 SIDB Y, ION ve ONIX serisiyle kullanılan belirli Side Imaging sonar sistemlerine yönelik bir bağlantı çözümüdür. Marin sonar tesisatında kullanılan bu Y kablo, standart gönderici uzatma kablosundan farklı olarak iki ayrı transducer bağlantısının görevlerini ayırır. Ürün, MEGA Side Imaging sistemleri için geliştirilmiş yeni nesil Y kablolarıyla karıştırılmamalı; bağlantı öncesinde balık bulucu modeli, sonar modülü ve gönderici uyumluluğu kontrol edilmelidir.

Teknik Özellikler

Öne Çıkan Özellikler

• Side Imaging ve DualBeam 2D göndericilerini aynı sonar sistemine bağlama
• 14 pinli Y tipi bağlantı yapısı
• Uyumlu ION ve ONIX Side Imaging sistemlerinde kullanım
• Ayrı 2D göndericiyle yüksek hızda derinlik okumasını iyileştirmeye yönelik kurulum
• Side Imaging görüntüleme ve 2D derinlik ölçümü için ayrı gönderici kullanımı
• İki göndericiyi bağlamak için manuel transducer anahtarı gerektirmeyen yapı

Birlikte Kullanılabilecek Balık Bulucular

• Humminbird ONIX 8ci SI Combo
• Humminbird ONIX 10ci SI Combo
• Humminbird ION 10 – Uyumlu Sonar Modülüyle
• Humminbird ION 12 – Uyumlu Sonar Modülüyle

Birlikte Kullanılabilecek Ürünler

• Humminbird XT 14 74 HDSI T Side Imaging Göndericisi
• Humminbird XP 14 20 Gövde İçi 2D Sonar Göndericisi
• Humminbird XP 14 20 T Gövde İçi 2D Gönderici
• Uyumlu 14 Pin DualBeam Sonar Göndericileri
• Marin Sonar Gönderici Montaj Aksesuarları
• Tekne Kablo Koruma ve Sabitleme Malzemeleri

Uyumluluk Notu: AS 14 SIDB Y, Side Imaging ve DualBeam 2D göndericilerini birlikte kullanmak için geliştirilmiştir. İki ayrı Side Imaging göndericisinin sağ ve sol görüntülerini birleştiren SILR Y kablosuyla aynı değildir. MEGA Imaging sistemlerinde üreticinin ilgili cihaz için belirttiği yeni nesil ayırıcı kablo kullanılmalıdır.
