Aquadrive CVB 05.10 B10 25 mm Şaft Tutucu CV05 Sistem

Aquadrive CVB 05.10 B10 25 mm şaft tutucu, CV05 serisi marin şaft aktarma sistemi içerisinde 25 mm şaft uygulamaları için sunulan varyasyondur. CVB 05.10 sistem ailesi 40 mm'ye kadar şaft çaplarını kapsarken bu ürün, B10 25 mm şaft tutucu ile birlikte tanımlanır ve tekne motoru, şanzıman ve pervane şaft hattı arasındaki aktarma sisteminde kullanılır.

Aquadrive CVB 05.10 için belirtilen güç kapasitesi 45 HP'ye kadar, 1200 rpm'deki değer ise 25 HP'dir. 45 HP yaklaşık 34 kW güce karşılık gelir. Sistem seçilirken yalnızca motorun HP değeri değil; şaft çapı, krank mili devri, şanzıman oranı ve şaft mafsalının çalışma açısı birlikte değerlendirilmelidir.

CV05'in standart boyu 130 mm'dir. Özel boy gerektiren uygulamalar için CVB 10.10 sistemi değerlendirilmelidir. Standart bağlantı seçenekleri Yanmar, Volvo, 4 inç ve 5 inç kaplinleri kapsarken, standart dışı kaplin adaptör kitleri özel sipariş olarak temin edilir.

B10 25 mm Şaft ve Sistem Seçimi

Bu ürünün ayırt edici ölçüsü 25 mm şaft tutucudur. Aquadrive CVB 05.10 seçimi yapılırken mevcut şaft çapının yanı sıra motor ve şanzıman özelliklerinin sistem kapasitesiyle uyumu kontrol edilmelidir.

Verilen örnek uygulamalar, optimum koşullarda şaft mafsalının 2 derece çalışma açısında olduğu kabul edilerek hazırlanmıştır.

• Referans şaft mafsal açısı 2 derecedir.
• 2 derecenin üzerindeki her ilave açı için izin verilen maksimum güç yüzde 10 azaltılmalıdır.
• Motor gücü ve krank mili devri birlikte değerlendirilmelidir.
• Şanzıman oranı sistem seçiminde dikkate alınmalıdır.
• Şaft çapı ve şaft tutucu ölçüsü eşleştirilmelidir.
• Standart dışı kaplin bağlantıları için uygun adaptör kiti ayrıca belirlenmelidir.

Örnek Uygulamalar

• Yelkenli: 33 kW / 45 HP motor gücü, 3800 rpm krank mili devri, 2,6:1 şanzıman oranı
• Deplasman Tipi Motoryat: 26 kW / 35 HP motor gücü, 2600 rpm krank mili devri, 3:1 şanzıman oranı

Bu değerlerde optimum çalışma şartları ve 2 derecelik şaft mafsal açısı esas alınmıştır.

Teknik Özellikler

• Marka: Aquadrive
• Model: CVB 05.10
• CV Serisi: CV05
• Varyasyon: B10 25 mm şaft tutucu
• Şaft Tutucu Ölçüsü: 25 mm
• CVB 05.10 Şaft Kapasitesi: 40 mm'ye kadar
• Maksimum Güç: 45 HP
• 1200 rpm'de Güç: 25 HP
• 45 HP Karşılığı: Yaklaşık 34 kW

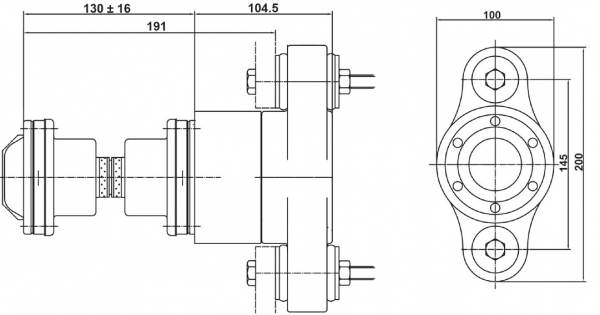

• CV05 Standart Boyu: 130 mm
• Özel Boy Seçeneği: Özel boylar için CVB 10.10 değerlendirilmelidir
• Standart Kaplin Bağlantıları: Yanmar, Volvo, 4 inç ve 5 inç
• Standart Dışı Kaplin Adaptör Kitleri: Özel sipariş
• Referans Mafsal Açısı: 2 derece
• 2 Derece Üzeri Açılarda: Her ilave derece için izin verilen maksimum güç yüzde 10 azaltılmalıdır
• Kullanım Alanı: Tekne ve yat pervane şaft aktarma sistemleri

Birlikte Kullanılabilecek Ürünler

• Aquadrive CV05 sistem ekipmanları
• 25 mm tekne pervane şaftları
• Aquadrive B10 şaft ekipmanları
• Aquadrive taşıyıcı yatakları
• CV mafsal sistemleri
• Yanmar kaplin bağlantıları
• Volvo kaplin bağlantıları
• 4 inç ve 5 inç marin kaplinler
• Şanzıman bağlantı ekipmanları
• Tekne şaft keçeleri
• Pervane ve şaft hattı parçaları
• Marin motor aktarma sistemi ekipmanları
